Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO 9001
Numero di modello: Serie di GRC
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Aeroplano di spedizione del mare dei cartoni che spedisce 0.08-0.17KG
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Di dispositivo di accoppiamento di muggito |
Struttura: |
Di dispositivo di accoppiamento di muggito |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
16-55mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Nome: |
Di dispositivo di accoppiamento di muggito |
Struttura: |
Di dispositivo di accoppiamento di muggito |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
16-55mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |

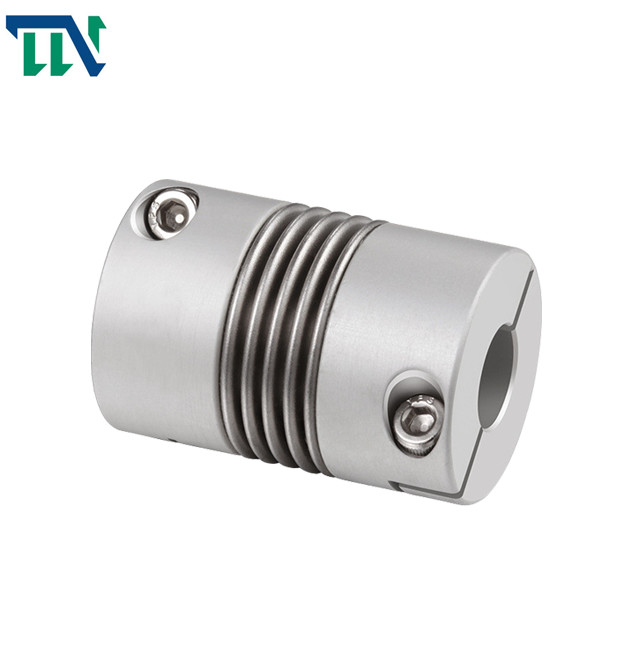

L'acciaio muggisce di dispositivo di accoppiamento di pressione ha fatto un passo per il codificatore
Introduzione di prodotto
L'accoppiamento dei soffietti usa direttamente la saldatura o il legame con pareti sottili ondulata del tubo (soffietti) con i due accoppiamenti di metà per trasmettere il moto. L'accoppiamento presenta i vantaggi della struttura semplice, piccola dimensione globale, elaborazione ed installazione conveniente ed alta accuratezza della trasmissione. Pricipalmente è utilizzato nei piccoli meccanismi del macchinario e di controllo di precisione di potere che richiedono la struttura compatta e l'alta accuratezza della trasmissione.
L'elemento elastico dell'accoppiamento dei soffietti è soffietti del metallo di precisione, che è diviso nella serie flessibile e nella serie rigida. La serie flessibile ha grande elasticità ed è usata spesso nelle micro occasioni quali i codificatori ed i sensori. La serie rigida pricipalmente è utilizzata in servomotori, nelle macchine utensili di CNC (centri di lavorazione) ed in altre occasioni.
I prodotti caratterizza
>Il materiale è lega di alluminio ed i soffietti medi è fatto di acciaio inossidabile con resistenza della corrosione eccellente
la saldatura del >Laser è usata fra i soffietti e la manica dell'asse, con spazio zero di rotazione, adatto per rotazione di andata ed inversa
la struttura dei >Bellows può efficacemente compensare la deviazione radiale, angolare ed assiale
>Designed per il motore passo a passo del servomotore
metodo >Fastening di vite di serraggio
Parametri dei prodotti
Disegni del prodotto
Dimensioni del prodotto
| Modello | Foro di D1 D2 | øD | L | L1 | L2 | L3 | N | C | F | M. | Coppia di torsione della chiave (N·M) |
| CRC-16x27 | 4,5,6,6.35 | ø16 | 27 | 7,5 | 2 | 12 | 15 | 4,7 | 3 | 2-M2.5x8 | 1,5 |
| CRC-20x32 | 5,6,6.35, 8 | ø20 | 32 | 8 | 2,5 | 17 | 18 | 5,8 | 3,5 | 2-M2.5x10 | 1,5 |
| CRC-22.5x34 | 5,6,6.35, 8,9.5, 10 | ø22.5 | 34 | 9 | 2 | 16 | 20 | 7 | 4,5 | 2-M3x12 | 2,5 |
| CRC-25x37 | 6,6.35, 8,9.5, 10,12 | ø25 | 37 | 10,5 | 3 | 16 | 22 | 8,2 | 4,5 | 2-M3x12 | 2,5 |
| CRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5,5 | 2-M4x16 | 3,5 |
| CRC-40x55 | 8,9,9.525, 10,11, 12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13,6 | 6,5 | 2-M4x20 | 3,5 |
| CRC-55x72 | 10,11,12,12.7, 14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4,5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
