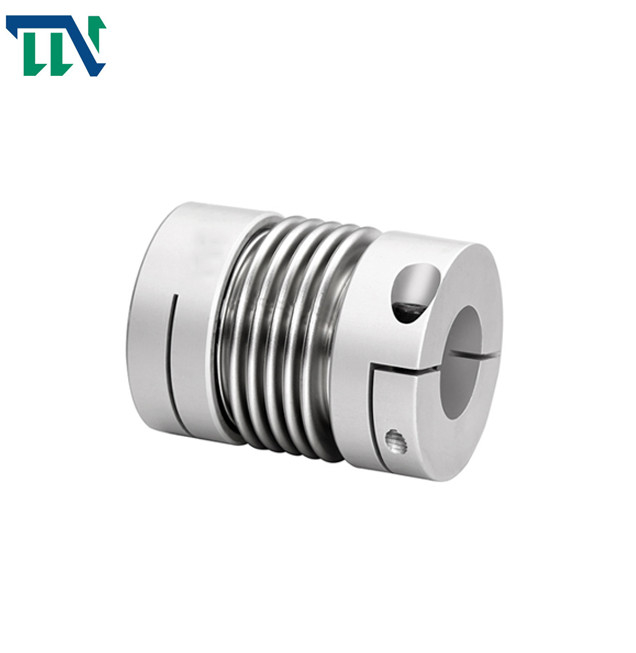

Pressione d'acciaio di dispositivo di accoppiamento dei soffietti di GRC 40X55 su misura per la macchina utensile di CNC
Introduzione di prodotto
L'accoppiamento dei soffietti usa direttamente la saldatura o il legame con pareti sottili ondulata del tubo (soffietti) con i due accoppiamenti di metà per trasmettere il moto. L'accoppiamento presenta i vantaggi della struttura semplice, piccola dimensione globale, elaborazione ed installazione conveniente ed alta accuratezza della trasmissione. Pricipalmente è utilizzato nei piccoli meccanismi del macchinario e di controllo di precisione di potere che richiedono la struttura compatta e l'alta accuratezza della trasmissione. La parete sottile ed uniforme del tubo dell'accoppiamento dei soffietti lo fa produrre il carico sopportante molto basso, mantiene la quantità costante di ogni punto girante, a differenza di altri accoppiamenti che distruggono l'alto punto di carico ed il punto di carico basso del ciclo e mantiene la rigidità quando sopporta il carico di coppia di torsione. Per le occasioni corrosive, Wansheng che coppia il Co., srl può fornire agli accoppiamenti dei soffietti le maniche dell'asse di acciaio inossidabile, ma questo aumenti il peso e riduce i vantaggi della prestazione di questo genere di accoppiamento
L'elemento elastico dell'accoppiamento dei soffietti è soffietti del metallo di precisione, che è diviso nella serie flessibile e nella serie rigida. La serie flessibile ha grande elasticità ed è usata spesso nelle micro occasioni quali i codificatori ed i sensori. La serie rigida pricipalmente è utilizzata in servomotori, nelle macchine utensili di CNC (centri di lavorazione) ed in altre occasioni
1. L'accoppiamento dei soffietti non ha spazio ed alta sensibilità
2. Alta elasticità, migliore protezione di attrezzatura
3. Può assorbire la vibrazione e compensare le deviazioni radiali, angolari ed assiali allo stesso tempo
4. Resistenza della macchia di olio e forte resistenza della corrosione
5. Le caratteristiche in senso orario ed in senso antiorario di rigidità torsionale, di rotazione sono esattamente le stesse
6. Comunemente usato in macchine utensili di CNC, indicizzando i dischi e l'altro macchinario industriale
Parametri dei prodotti
Disegni del prodotto
Dimensioni del prodotto
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
rigidezza di torsione statica (N.M/rad) |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | trattamento di superficie | peso (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Lega di alluminio ad alta resistenza | Trattamento d'anodizzazione | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
