Di dispositivo di accoppiamento dei soffietti

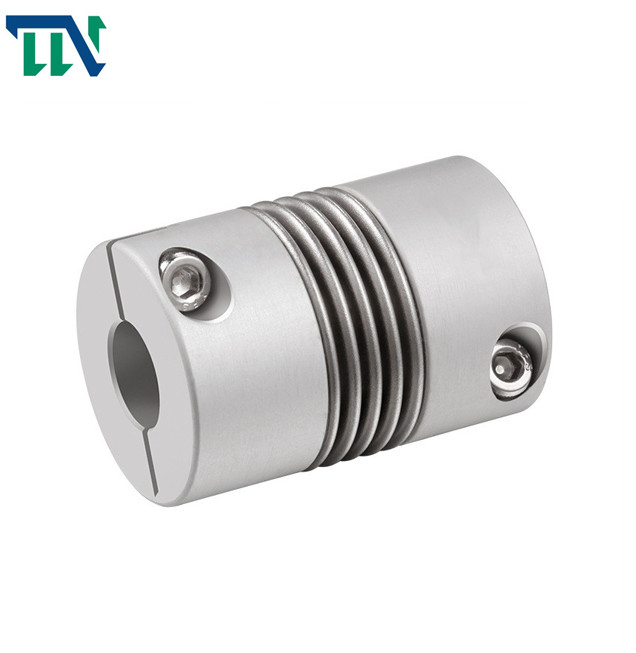

il motore muggisce di dispositivo di accoppiamento che preme per l'indicizzazione del motore di punto 32X42mm

Brand Name:	Tianniu
Model Number:	GRC 32*42
MOQ:	1 PCS
prezzo:	negotiable
Delivery Time:	5-7 giorni lavorativi
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

ISO 9001

Nome:

Di dispositivo di accoppiamento di muggito

Materiale:

Acciaio di alluminio

Dimensione di foro:

25mm

Garanzia:

12 mesi

Materia dell'elastomero:

PA66

Trattamento di superficie:

Trattamento di ossidazione anodica

Peso:

0.06KG

Imballaggi particolari:

Aeroplano di spedizione del mare dei cartoni che spedisce 0.08-0.17KG

Capacità di alimentazione:

10000 al mese

Evidenziare:

di dispositivo di accoppiamento del motore

Accoppiamenti dei soffietti di acciaio inossidabile

muggisca unito

Product Description

L'acciaio muggisce di dispositivo di accoppiamento di pressione ha fatto un passo per il codificatore

Introduzione di prodotto

1. L'accoppiamento dei soffietti non ha spazio ed alta sensibilità

2. Alta elasticità, migliore protezione di attrezzatura

3. Può assorbire la vibrazione e compensare le deviazioni radiali, angolari ed assiali allo stesso tempo

4. Resistenza della macchia di olio e forte resistenza della corrosione

5. Le caratteristiche in senso orario ed in senso antiorario di rigidità torsionale, di rotazione sono esattamente le stesse

6. Comunemente usato in macchine utensili di CNC, indicizzando i dischi e l'altro macchinario industriale

Parametri dei prodotti

Disegni del prodotto

il motore muggisce di dispositivo di accoppiamento che preme per l'indicizzazione del motore di punto 32X42mm 0

Dimensioni del prodotto

parametro di modello	diametro alesato comune d1, d2	ΦD	L	L1	L2	L3	N	F	M.	coppia di torsione della vite di chiusura (N.M)
GRC-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M2.5	1
GRC-20x32	5,6,6.35, 7,8,9,9.525, 10	20	32	7,2	2,8	12	18	3,5	M3	1,5
GRC-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M3	1,5
GRC-25x37	6,6.35, 7,8,9,9,9.525, 10,12	25	37	9,5	3	12	20,2	4,5	M3	1,5
GRC-32x42	8,9,9.525, 10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M4	2,5
GRC-40x55	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	55	11,5	6	20	34,5	6,5	M5	7
GRC-55x72	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	72	16,5	6	27	51,9	10	M6	12
GRC-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	10,5	M6	12

parametro di modello	Coppia di torsione stimata (N.M)*	eccentricità permissibile (millimetro) *	angolo di deviazione permissibile (°) *	deviazione assiale permissibile (millimetro) *	velocità massima RPM	rigidezza di torsione statica (N.M/rad)	momento di inerzia (Kg.M2)	Materiale della manica dell'asse	trattamento di superficie	peso (g)
GRC-16x27	0,8	0,1	1,5	+ 0,4 -1,2	9400	150	8.0x10-7	Lega di alluminio ad alta resistenza	Trattamento d'anodizzazione	8
GRC-20x32	1,5	0,15	2	+ 0,6 -1,8	7600	220	2.2x10-6			13
GRC-22.5x34	1,8	0,15	2	+ 0,6 -1,8	6000	300	6.5x10-6			22
GRC-25x37	2,0	0,15	2	+ 0,8 -1,8	6100	330	6.9x10-6			30
GRC-32x42	2,5	0,2	2	+ 0,8 -2,5	4700	490	2.1x10-5			53
GRC-40x55	6,4	0,2	2	+ 0,8 -2,5	4200	530	2.3x10-5			97
GRC-55x72	12	0,2	2	+ 0,8 -2,5	3900	860	3.7x10-5			200
GRC-65x81	18	0,2	2	+ 0,7 -2,5	3500	900	3.6x10-5			380
