Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie di GLTS
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Modello: |

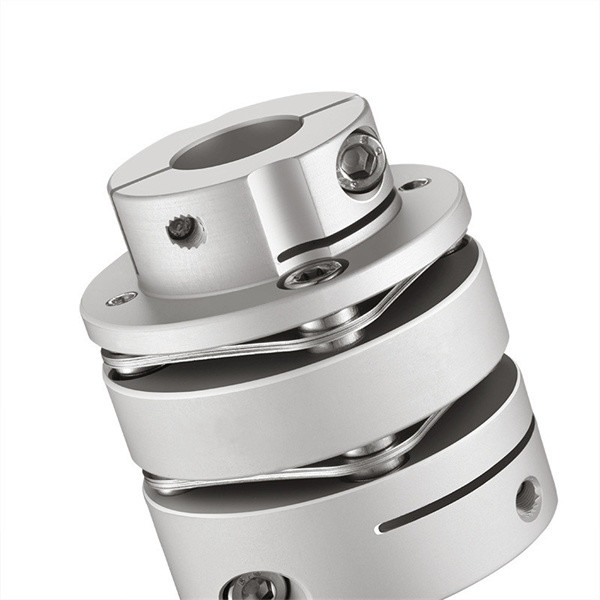

Tipo accoppiamento del morsetto del diaframma di singolo punto di GLTS doppio |
Materiale: |
Lega di alluminio |
Struttura: |
Doppio tipo del morsetto del diaframma di singolo punto |
Dimensione di foro: |
4-38mm |
Garanzia: |
12 mesi |
Diamter esterno: |
16-65mm |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Modello: |
Tipo accoppiamento del morsetto del diaframma di singolo punto di GLTS doppio |
Materiale: |
Lega di alluminio |
Struttura: |
Doppio tipo del morsetto del diaframma di singolo punto |
Dimensione di foro: |
4-38mm |
Garanzia: |
12 mesi |
Diamter esterno: |
16-65mm |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Introduzione di prodotti
Il diaframma che coppia si riferisce generalmente ad un insieme degli accoppiamenti del diaframma forniti di due insiemi dei diaframmi, che presentano i vantaggi di alta forza meccanica, di grande portata, di qualità, ecc. È facile da installare ed ha buona affidabilità, perché ha un'asse intermedia. , La sua compensazione relativa di spostamento è molto buona e l'accoppiamento del diaframma è adatto a trasmissione shafting di coppia di torsione media, ad alta velocità e grande. Così come la trasmissione shafting con scarso effetto nel carico di vari dispositivi meccanici, è estremamente versatile. Di conseguenza, il diaframma è una parte d'uso che corrisponde all'accoppiamento stesso. Generalmente, la fabbrica deve preparare parecchi insiemi dei diaframmi di coppia.
L'accoppiamento del diaframma non ha l'effetto di attenuazione ovvio, rumore, usura, la lunga vita, adatti a lavoro nella temperatura elevata (- 80+300) e l'ambiente duro, muovendosi nel caso della scossa e della vibrazione, alta efficienza della trasmissione, può essere fino a 99,86%. È particolarmente adatto a trasmissione ad alta potenza media ed ad alta velocità, con la struttura semplice, volume leggero e piccolo ed assemblea e lo smontaggio convenienti. Può essere montato e smontato senza muovere la macchina, senza lubrificazione e può trasmettere esattamente la velocità di rotazione, senza lo slittamento e la rotazione veloce.
>L'alta rigidità di coppia di torsione, può controllare esattamente la rotazione dell'asse, può effettuare il controllo di alta precisione
>Designed per il servo ed il motore facente un passo
lacuna di >No fra l'asse ed il collegamento della manica, generale per rotazione positiva e negativa
inerzia del >Low, adatta ad operazione ad alta velocità
il diaframma del >The è fatto di acciaio per molle con la resistenza eccellente di affaticamento
metodo >Fastening di vite di serraggio
Parametri dei prodotti
| parametro di modello | diametro alesato comune d1 | diametro alesato comune d2 | D | ΦN | L | LF1 | SE | S | LP | d3 | M. | coppia di torsione della vite di chiusura (N.M) |
||
| il più piccolo | massimo | il più piccolo | massimo | |||||||||||
| GLTS-34x42.9 | 5 | 12 | 5 | 15 | 34 | 21,6 | 42,9 | 12,15 | 14,25 | 3,5 | 9,5 | Φ16 | M3 | 1,5 |
| GLTS-39x50.2 | 6 | 15 | 6 | 19 | 39 | 25 | 50,2 | 15,15 | 14,9 | 4,5 | 11,15 | Φ19 | M4 | 2,5 |
| GLTS-44x50.2 | 6 | 18 | 6 | 22 | 44 | 29,6 | 50,2 | 15,15 | 14,9 | 4,5 | 11,15 | Φ22.5 | M4 | 2,5 |
| GLTS-56x64.1 | 8 | 24 | 8 | 32 | 56 | 38 | 64,1 | 19,90 | 19,75 | 5,5 | 13,45 | Φ32.5 | M5 | 7 |
| GLTS-68x75.6 | 10 | 30 | 10 | 38 | 68 | 46 | 75,6 | 24 | 23,35 | 6,3 | 15,65 | Φ38.5 | M6 | 12 |
| GLTS-82x98.1 | 16 | 38 | 16 | 45 | 82 | 56 | 98,1 | 30,15 | 30 | 8 | 21,95 | Φ45 | M8 | 20 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
rigidezza di torsione statica (N.M/rad) |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | Materiale di frammenti di proiettile | trattamento di superficie | peso (g) |
| GLTS-34x42.9 | 3 | 0,02 | 1 | ±0.20 | 10000 | 2000 | 6.01x10-5 | Lega di alluminio ad alta resistenza | S U S 3 0 acciai per molle 4 | Trattamento d'anodizzazione | 57 |
| GLTS-39x50.2 | 6 | 0,02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 103 | |||
| GLTS-44x50.2 | 9 | 0,02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 124 | |||
| GLTS-56x64.1 | 25 | 0,02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 269 | |||
| GLTS-68x75.6 | 60 | 0,02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 471 | |||
| GLTS-82x98.1 | 100 | 0,02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 375 |
