Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: GLseries
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese

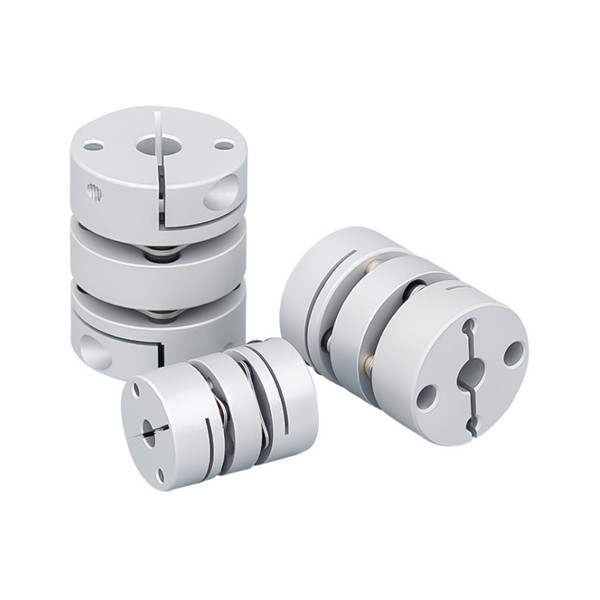

Modello: |
Diaframma del doppio di GL che preme accoppiamento |
Materiale: |
Lega di alluminio |
Struttura: |
doppia pressione del diaframma |
Dimensione di foro: |
19-82mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Modello: |
Diaframma del doppio di GL che preme accoppiamento |
Materiale: |
Lega di alluminio |
Struttura: |
doppia pressione del diaframma |
Dimensione di foro: |
19-82mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
I prodotti caratterizza
L'accoppiamento del diaframma ha 7 tipi strutturali, i più piccoli inizio di coppia della gamma di coppia di torsione della trasmissione da 10Nm e la più vasta gamma di coppia di coppia di torsione della trasmissione può raggiungere 8100000Nm, perché il diaframma ha 6 angoli, 8 angoli o la forma di più o 10 angoli, in modo dalla trasmissione di coppia di torsione è molto uniforme, la temperatura ambiente applicabile può provenire da ℃ -20 almeno a ℃ +280 ed è adatto a usando i materiali speciali.
> L'alta rigidità di coppia di torsione, può controllare esattamente la rotazione dell'asse, può effettuare il controllo di alta precisione
> Progettato per il servo ed il motore facente un passo
> Nessuna lacuna fra l'asse ed il collegamento della manica, generale per rotazione positiva e negativa
> Inerzia bassa, adatta ad operazione ad alta velocità
> Il diaframma è fatto di acciaio per molle con la resistenza eccellente di affaticamento
> Metodo di fissaggio di vite di serraggio
Parametri dei prodotti
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | SE | LP | d3 | S | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GL-19X27 | 3,4,5,6,6.35, 7,8 | 19 | 27 | 9,1 | 5,2 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GL-26X35 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 35 | 11,65 | 6,5 | Φ12.5 | 2,6 | 3,9 | M3 | 1,5 |
| GL-32X41 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 45 | 12,25 | 9,5 | Φ15 | 3,5 | 3,85 | M3 | 1,5 |
| GL-34X45 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 45 | 14,25 | 9,5 | Φ16 | 4,5 | 4,85 | M4 | 2,5 |
| GL-39X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 50 | 14,9 | 11,2 | Φ9.3 | 4,5 | 5 | M4 | 2,5 |
| GL-44X50 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 | 44 | 50 | 14,9 | 11,2 | Φ2.5 | 4,5 | 5 | M4 | 2,5 |
| GL-50X63 |
8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 , 22,24,25 |
50 | 63 | 20,6 | 12,5 | Φ23 | 4,8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19,75 | 13,5 | Φ2.5 | 5,5 | 6,4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23,35 | 15,7 | Φ38.3 | 6,3 | 7,7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9,7 | M8 | 20 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
rigidezza di torsione statica (N.M/rad) |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | Materiale di frammenti di proiettile | trattamento di superficie | peso (g) |
| GL-19X27 | 1 | 0,12 | 1,5 | ±0.18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 Acciaio per molle |
Trattamento d'anodizzazione | 14,6 |
| GL-26X35 | 1,5 | 0,15 | 1,5 | ±0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0,17 | 1,5 | ±0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0,17 | 1,5 | ±0.36 | 10000 | 1860 | 1.1x10-5 | 77 | |||
| GL-39X50 | 6 | 0,22 | 1,5 | ±0.45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0,22 | 1,5 | ±0.54 | 10000 | 3300 | 3.8x10-5 | 144 | |||
| GL-50X63 | 18 | 0,1 | 1,5 | ±0.54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0,27 | 1,5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GL-68X75 | 60 | 0,31 | 1,5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0,55 | 1,5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
