Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie di GLD
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Modello: |

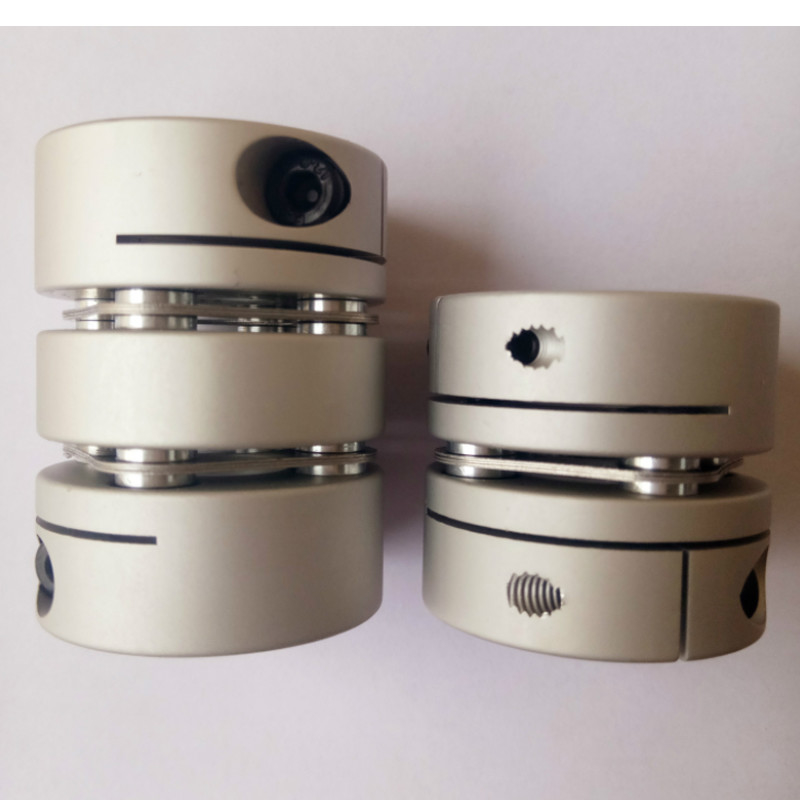

Diaframma della lega di alluminio di GLD breve doppio che preme accoppiamento |
Materiale: |
Lega di alluminio |
Struttura: |
Doppio tipo del morsetto del diaframma di singolo punto |
Dimensione di foro: |
19-82mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Modello: |
Diaframma della lega di alluminio di GLD breve doppio che preme accoppiamento |
Materiale: |
Lega di alluminio |
Struttura: |
Doppio tipo del morsetto del diaframma di singolo punto |
Dimensione di foro: |
19-82mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
I prodotti caratterizza
Caratteristiche degli accoppiamenti del diaframma
1. La struttura è semplice, il volume è piccolo e lo smontaggio è conveniente. L'accoppiamento del diaframma del tipo intermedio struttura dell'asse può essere smontato senza muovere la macchina;
2. L'accoppiamento del diaframma del metallo può trasmettere la più grande coppia di torsione, può efficacemente assorbire le deviazioni assiali e radiali di angolo, generate quando le due assi sono installate, ha le caratteristiche di spazio zero e di alta precisione ed è ampiamente usato nelle occasioni di alta precisione della trasmissione, quale la produzione di attrezzature elettronica di precisione;
3. L'accoppiamento del diaframma ha le caratteristiche di alta rigidità di coppia di torsione ed è usato spesso nell'alta coppia di torsione e nel moto ad alta velocità, quali le componenti di uscita dell'attrezzatura di energia per i treni ad alta velocità;
4. La resistenza della corrosione ad alta temperatura della resistenza, dell'acido e dell'alcali, può essere utilizzata negli ambienti ad alta temperatura e duri e può efficacemente resistere alla scossa ed alla vibrazione durante l'operazione dell'attrezzatura.
> L'alta rigidità di coppia di torsione, può controllare esattamente la rotazione dell'asse, può effettuare il controllo di alta precisione
> progettato per il servo e motore facente un passo
> nessuna lacuna fra l'asse ed il collegamento della manica, generale per rotazione positiva e negativa
> inerzia bassa, adatta ad operazione ad alta velocità
> il diaframma è fatto di acciaio per molle con la resistenza eccellente di affaticamento
> metodo di fissaggio di vite di serraggio
Parametri dei prodotti
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | SE | LP | d3 | S | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GLD-19X24.5 | 3,4,5,6,6.35, 7,8 | Φ19 | 24,5 | 91 | 2,7 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GLD-26X30 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | Φ26 | 30 | 1165 | 3,6 | Φ12.5 | 2,6 | 3,9 | M3 | 1,5 |
| GLD-32X38 | 6,6.35, 7,8,9,9,9.525, 10,12,12.7, 14,15 | Φ32 | 38 | 1225 | 6,5 | Φ15 | 3,5 | 3,85 | M3 | 1,5 |
| GLD-34X38 | 6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15 | Φ34 | 38 | 1225 | 6,5 | Φ16 | 3,5 | 3,85 | M3 | 1,5 |
| GLD-39X47 | 6,8,9,9.525, 10,11,12.7, 14,15,16,17,18,19 | Φ39 | 47 | 149 | 8,5 | Φ19.3 | 4,5 | 5 | M4 | 2,5 |
| GLD-44X47 | 6,8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22 | Φ44 | 47 | 149 | 8,1 | Φ22.5 | 4,5 | 5 | M4 | 2,5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19,75 | 6,5 | Φ32.5 | 5,5 | 6,4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8,7 | Φ38.3 | 6,3 | 7,7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45.5 | 8 | 9,7 | M8 | 20 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
rigidezza di torsione statica (N.M/rad) |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | Materiale di frammenti di proiettile | trattamento di superficie | peso (g) |
| GLD-19X24.5 | 1 | 0,12 | 1,5 | ±0.18 | 10000 | 8.19x10-4 | 170 | Lega di alluminio ad alta resistenza | SUS304 Acciaio per molle |
Trattamento d'anodizzazione | 13,6 |
| GLD-26X30 | 1,5 | 0,15 | 1,5 | ±0.3 | 10000 | 2.7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0,17 | 1,5 | ±0.36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0,17 | 1,5 | ±0.36 | 10000 | 1.1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0,22 | 1,5 | ±0.45 | 10000 | 2.7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0,22 | 1,5 | ±0.54 | 10000 | 3.4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0,27 | 1,5 | ±0.72 | 10000 | 1.14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0,31 | 1,5 | ±0.8 | 10000 | 1.8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0,55 | 1,5 | ±0.8 | 10000 | 2.25x10-4 | 28450 | 983 |
