Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie di GB
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Modello: |
Fonti di GB 8 Codificatore-specifiche |
Materiale: |
Lega di alluminio |
Struttura: |
8 fonti Codificatore-specifiche |
Dimensione di foro: |
34-82mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Modello: |
Fonti di GB 8 Codificatore-specifiche |
Materiale: |
Lega di alluminio |
Struttura: |
8 fonti Codificatore-specifiche |
Dimensione di foro: |
34-82mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |

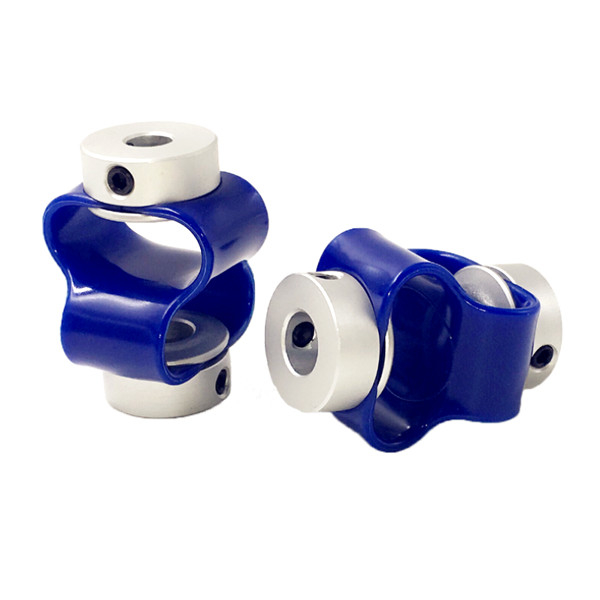

I prodotti caratterizza
Accoppiamento del diaframma del metallo: adatto a servomotore, a codificatore, a riduttore planetario, a vite della palla, a compressore, a miscelatore, a macchine di fabbricazione della carta, a robot e ad altri impianti meccanici. Accoppiamento del fiore della prugna: adatto a codificatore, a servo sistema, ad azionamento del fuso del motore, a dispositivo per l'impaccettamento, ad azionamento della macchina utensile, a pompa e ad altro macchinario. Accoppiamento dei soffietti: adatto a codificatore, macchina utensile di CNC, sistema di posizionamento, vite della palla, indicizzando piatto ed il riduttore dell'ingranaggio planetario. Accoppiamento della primavera: adatto a codificatore rotatorio, a motore facente un passo, a barretta della vite, ad accoppiamento parallelo ecc.: adatto a collegamento del motore facente un passo, del codificatore, della barretta della vite, dell'accoppiamento del cursore dell'incrocio ecc.: adatto a tachimetro, a codificatore, a barretta della vite, a macchina utensile e ad altro macchinario. Accoppiamento universale, accoppiamento rigido.
>Progettato per il codificatore
flessibilità del >Good, non facile rompersi
l'elastomero del >The è fatto di poliuretano, resistente per lubrificare e dell'ossidazione
Parametri dei prodotti
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | LP | S | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GB-15X24 | 3,4,5,6,6.35, 7,8 | 15 | 24 | 20 | 1,8 | 2,5 | M3 | 0,7 |
| GB-15x32 | 3,4,5,6,6.35, 7,8 | 15 | 32 | 20 | 1,8 | 2,5 | M3 | 0,7 |
| GB-18x28 | 4,5,6,6.35, 7,8,9,10 | 18 | 28 | 25 | 1,8 | 3,1 | M4 | 1,7 |
| GB-18x38 | 4,5,6,6.35, 7,8,9,10 | 18 | 38 | 25 | 1,8 | 3,1 | M4 | 1,7 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
rigidezza di torsione statica (N.M/rad) |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | Materiale di frammenti di proiettile | trattamento di superficie | peso (g) |
| GB-15X24 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | Lega di alluminio ad alta resistenza | Unità di elaborazione |
Trattamento d'anodizzazione |
8 |
| GB-15X32 | 0,5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
| GB-18X28 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
| GB-18X38 | 0,8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
