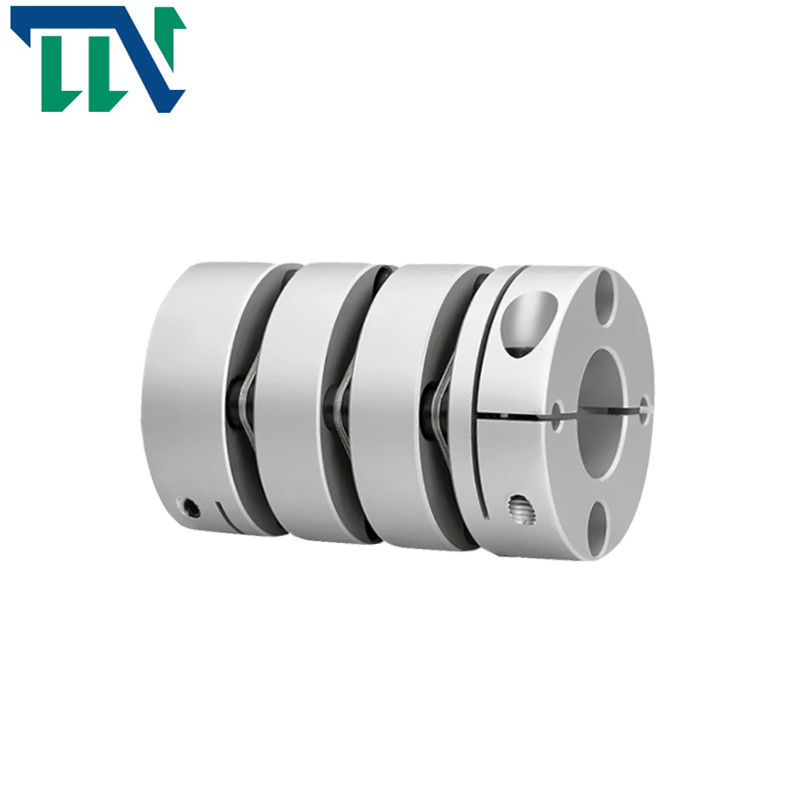

Di dispositivo di accoppiamento di tre diaframmi accelera l'alta sicurezza di coppia di torsione

Name: Di dispositivo di accoppiamento di tre diaframmi accelera l'alta sicurezza di coppia di torsione
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Serie di GW
Price: 149.10 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: La Cina

Marca: Tianniu

Certificazione: ISO-9001

Numero di modello: Serie di GW

Termini di trasporto & di pagamento

Quantità di ordine minimo: 2 PCS

Prezzo: negotiable

Imballaggi particolari: Cartoni da trasporto del mare in aeroplano

Tempi di consegna: 5-7 giorni lavorativi

Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Capacità di alimentazione: 10000 al mese

Ottieni il miglior prezzo

Contatta ora

Specificità

Descrizione

Specificità

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            sicurezza di coppia Tianniu del diaframma, velocità di coppia Tianniu del diaframma, tipo accoppiamento Tianniu del diaframma


Modello:	Diaframma della lega di alluminio di GW tre che preme accoppiamento	Materiale:	Lega di alluminio
Struttura:	Diaframma tre che preme accoppiamento	Dimensione di foro:	19-82mm
Garanzia:	12 mesi	Materia dell'elastomero:	PA66
Trattamento di superficie:	Trattamento di ossidazione anodica

Modello:	Diaframma della lega di alluminio di GW tre che preme accoppiamento
Materiale:	Lega di alluminio
Struttura:	Diaframma tre che preme accoppiamento
Dimensione di foro:	19-82mm
Garanzia:	12 mesi
Materia dell'elastomero:	PA66
Trattamento di superficie:	Trattamento di ossidazione anodica

Descrizione

Di dispositivo di accoppiamento di tre diaframmi accelera l'alta sicurezza di coppia di torsione

Diaframma della lega di alluminio di GW tre che preme accoppiamento

I prodotti caratterizza

>L'alta rigidità di coppia di torsione, può controllare esattamente la rotazione dell'asse, può effettuare il controllo di alta precisione
la progettazione d'allungamento del >The può compensare la deviazione angolare ed assiale della parte radiale, più efficacemente
>Designed per il servo ed il motore facente un passo
lacuna di >No fra l'asse ed il collegamento della manica, generale per rotazione positiva e negativa
inerzia del >Low, adatta ad operazione ad alta velocità
il diaframma del >The è fatto di acciaio per molle con la resistenza eccellente di affaticamento
metodo >Fastening di vite di serraggio

Parametri dei prodotti

Di dispositivo di accoppiamento di tre diaframmi accelera l'alta sicurezza di coppia di torsione 0

parametro di modello	diametro alesato comune d1, d2	ΦD	L	SE	LP	d3	S	F	M.	coppia di torsione della vite di chiusura (N.M)
GW-19X34	3,4,5,6,6.35, 7,8	19	34	9,1	5,2	Φ9	1,8	3,3	M2.5	1
GW-26X44.5	5,6,6.35, 7,8,9,9.525, 10,11,12,14	26	44,5	11,65	6,5	Φ12.5	2,6	3,9	M3	1,5
GW-32X54	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,	32	54	12,25	9,5	Φ15	3,5	3,85	M3	1,5
GW-34X58	5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16	34	58	14,25	9,5	Φ16	3,5	4,85	M4	2,5
GW-39X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19	39	65,5	14,9	11,2	Φ19.3	4,5	5	M4	2,5
GW-44X65.5	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20, 22,24	44	65,5	14,9	11,2	Φ22.5	4,5	5	M4	2,5
GW-50X80	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19, 20,22, 24,25	50	80	20,6	12,2	Φ23	4,8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19,75	13,5	Φ32.5	5,5	6,4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23,35	15,7	Φ38.3	6,3	7,7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	Φ45.5	8	9,7	M8	20

parametro di modello	Coppia di torsione stimata (N.M)*	eccentricità permissibile (millimetro) *	angolo di deviazione permissibile (°) *	deviazione assiale permissibile (millimetro) *	velocità massima RPM	rigidezza di torsione statica (N.M/rad)	momento di inerzia (Kg.M2)	Materiale della manica dell'asse	Materiale di frammenti di proiettile	trattamento di superficie	peso (g)
GW-19X34	1	0,12	2	±0.2	10000	140	1.1x10-6	Lega di alluminio ad alta resistenza	SUS 304 Acciaio per molle	Trattamento d'anodizzazione	18
GW-26X44.5	1,5	0,15	2	±0.33	10000	680	3.6x10-6				45
GW-32X54	2	0,17	2	±0.3	10000	1250	1.0x10-5				80
GW-34X58	3	0,17	2	±0.4	10000	1550	1.3x10-5				97
GW-39X65.5	6	0,22	2	±0.5	10000	2390	3.6x10-5				153
GW-44X65.5	9	0,22	2	±0.6	10000	2700	4.5x10-5				189
GW-50X80	18	0,1	2	±0.65	10000	4500	4.5x10-5				335
GW-56X83	25	0,27	2	±0.8	10000	7900	1.9x10-4				413
GW-68X97	60	0,31	2	±0.9	9000	15800	2.4x10-4				641
GW-82X128	100	0,55	2	±0.9	8000	23700	3.0x10-4				1345
