Accoppiamento metrico flessibile Bkl 40X51mm M5 di muggito

Name: Accoppiamento metrico flessibile Bkl 40X51mm M5 di muggito
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Il GR 40*51
Price: 149.10 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: La Cina

Marca: Tianniu

Certificazione: ISO 9001

Numero di modello: Il GR 40*51

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 PCS

Prezzo: negotiable

Imballaggi particolari: Cartoni da trasporto del mare in aeroplano

Tempi di consegna: 3-5 giorni lavorativi

Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Capacità di alimentazione: 10000 al mese

Ottieni il miglior prezzo

Contatta ora

Specificità

Descrizione

Specificità

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            accoppiamento flessibile 40X51mm di muggito, accoppiatore dei soffietti di 40X51mm, accoppiatore 40X51mm dei soffietti


nome:	Di dispositivo di accoppiamento di muggito	Materiale:	Acciaio di alluminio
Dimensione di foro:	16-55mm	Garanzia:	12 mesi
Materia dell'elastomero:	PA66	Trattamento di superficie:	Trattamento di ossidazione anodica
Peso:	85g

nome:	Di dispositivo di accoppiamento di muggito
Materiale:	Acciaio di alluminio
Dimensione di foro:	16-55mm
Garanzia:	12 mesi
Materia dell'elastomero:	PA66
Trattamento di superficie:	Trattamento di ossidazione anodica
Peso:	85g

Descrizione

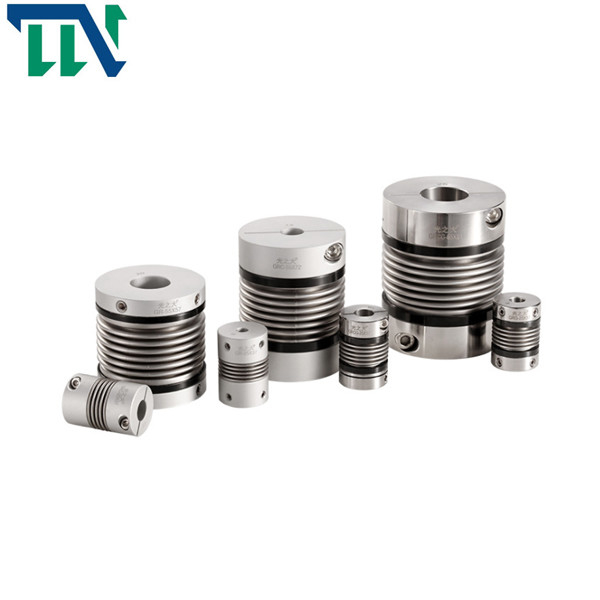

Accoppiamento metrico flessibile Bkl 40X51mm M5 di muggito

Vite di arresto di alluminio dei soffietti di dispositivo di accoppiamento di GR40X51 M5 per la macchina di CNC

Introduzione di prodotto

L'accoppiamento dei soffietti usa direttamente la saldatura o il legame con pareti sottili ondulata del tubo (soffietti) con i due accoppiamenti di metà per trasmettere il moto. L'accoppiamento presenta i vantaggi della struttura semplice, piccola dimensione globale, elaborazione ed installazione conveniente ed alta accuratezza della trasmissione. Pricipalmente è utilizzato nei piccoli meccanismi del macchinario e di controllo di precisione di potere che richiedono la struttura compatta e l'alta accuratezza della trasmissione.

L'elemento elastico dell'accoppiamento dei soffietti è soffietti del metallo di precisione, che è diviso nella serie flessibile e nella serie rigida. La serie flessibile ha grande elasticità ed è usata spesso nelle micro occasioni quali i codificatori ed i sensori. La serie rigida pricipalmente è utilizzata in servomotori, nelle macchine utensili di CNC (centri di lavorazione) ed in altre occasioni.

I prodotti caratterizza

1. L'accoppiamento dei soffietti non ha spazio ed alta sensibilità

2. Alta elasticità, migliore protezione di attrezzatura

3. Può assorbire la vibrazione e compensare le deviazioni radiali, angolari ed assiali allo stesso tempo

4. Resistenza della macchia di olio e forte resistenza della corrosione

5. Le caratteristiche in senso orario ed in senso antiorario di rigidità torsionale, di rotazione sono esattamente le stesse

6. Comunemente usato in macchine utensili di CNC, indicizzando i dischi e l'altro macchinario industriale

Parametri dei prodotti

Disegni del prodotto

Accoppiamento metrico flessibile Bkl 40X51mm M5 di muggito 0

Dimensioni del prodotto

parametro di modello	diametro alesato comune d1, d2	ΦD	L	LI	L2	L3	N	F	M.	coppia di torsione della vite di chiusura (N.M)
GR-16x27	4,5,6,6.35, 7,8	16	27	7,5	2	8	13,5	3	M3	0,7
GR-20x32	5,6,6.35, 7,8,9,9.525, 10,11,12	20	32	7,2	2,8	12	18	3,5	M3	0,7
GR-22.5x34	5,6,6.35, 7,8,9,9.525, 10,11,12	22,5	34	8,05	2,8	12,3	20,2	4,5	M4	1,7
GR-25x37	6,6.35, 7,8,9,9.525, 10,11,12	25	37	9,5	3	12	20,2	4,5	M4	1,7
GR-32x42	8,9,10,11,12,12.7, 14,15	32	42	8	4	18	27,2	5,5	M5	4
GR-40x51	8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20	40	51	9,5	6	20	34,5	5,5	M5	4
GR-55x57	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51,9	6,25	M6	7
GR-65x81	10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19,5	7	28	60,5	8,9	M6	7

parametro di modello	Coppia di torsione stimata (N.M)*	eccentricità permissibile (millimetro) *	angolo di deviazione permissibile (°) *	deviazione assiale permissibile (millimetro) *	velocità massima RPM	rigidezza di torsione statica (N.M/rad)	momento di inerzia (Kg.M2)	Materiale della manica dell'asse	trattamento di superficie	peso (g)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7.9x10-7	Lega di alluminio ad alta resistenza	Trattamento d'anodizzazione	8
GR-20x32	1,5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1,8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2,0	0,15	2	+ 0,6 -1,8	15000	330	6.7x10-6			30
GR-32x42	2,5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6,4	0,3	2	+ 0,8 -2,5	10000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2.8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2.3x10-5			280
