Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO 9001
Numero di modello: Serie di GRC
Termini di trasporto & di pagamento
Quantità di ordine minimo: Pc 1
Prezzo: negotiable
Imballaggi particolari: Aeroplano di spedizione del mare dei cartoni che spedisce 0.08-0.17KG
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
nome: |
Di dispositivo di accoppiamento di muggito |
Struttura: |
Di dispositivo di accoppiamento di muggito |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
16-55mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
nome: |
Di dispositivo di accoppiamento di muggito |
Struttura: |
Di dispositivo di accoppiamento di muggito |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
16-55mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |

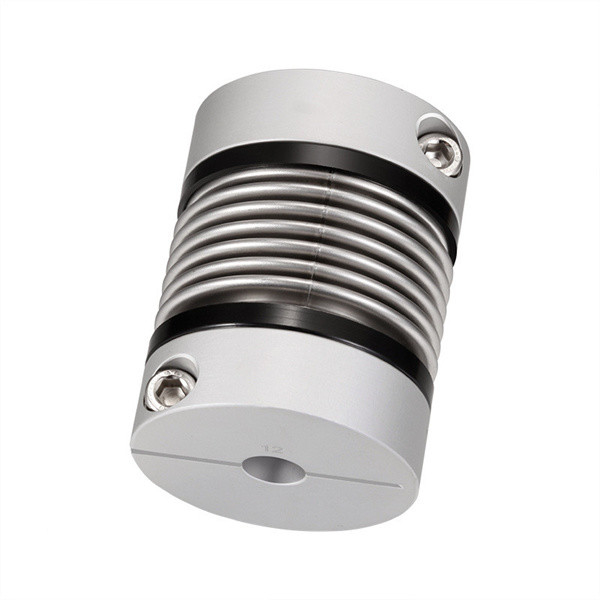

Codificatore fatto un passo d'acciaio di dispositivo di accoppiamento di serie di dispositivo di accoppiamento dei soffietti GRC
Introduzione di prodotto
L'accoppiamento dei soffietti usa direttamente la saldatura o il legame con pareti sottili ondulata del tubo (soffietti) con i due accoppiamenti di metà per trasmettere il moto. L'accoppiamento presenta i vantaggi della struttura semplice, piccola dimensione globale, elaborazione ed installazione conveniente ed alta accuratezza della trasmissione. Pricipalmente è utilizzato nei piccoli meccanismi del macchinario e di controllo di precisione di potere che richiedono la struttura compatta e l'alta accuratezza della trasmissione.
I prodotti caratterizza
> Il materiale è lega di alluminio ed i soffietti medi è fatto di acciaio inossidabile con resistenza della corrosione eccellente
> la saldatura a laser è usata fra i soffietti e la manica dell'asse, con spazio zero di rotazione, adatto per rotazione di andata ed inversa
> la struttura dei soffietti può efficacemente compensare la deviazione radiale, angolare ed assiale
> progettato per il motore passo a passo del servomotore
> metodo di fissaggio di vite di serraggio
La fabbrica di Changzhou Tianniu è un produttore professionista degli accoppiamenti della prugna, degli accoppiamenti rigidi, degli accoppiamenti universali, degli accoppiamenti trasversali dello scorrevole, degli accoppiamenti d'avvolgimento, degli accoppiamenti dei soffietti, di doppi accoppiamenti della membrana e di altri prodotti. La società di elaborazione ha un sistema di gestione della qualità completo e scientifico.
Parametri dei prodotti
Disegni del prodotto
Dimensioni del prodotto
| Modello | Foro di D1 D2 | øD | L | L1 | L2 | L3 | N | C | F | M. | Coppia di torsione della chiave (N·M) |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | ø32 | 42 | 12,5 | 3 | 17 | 28 | 10 | 5,5 | 2-M4x16 | 3,5 |
| GRC-40x55 | 8,9,9.525, 10,11, 12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13,6 | 6,5 | 2-M4x20 | 3,5 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4,5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
