Dettagli del prodotto
Luogo di origine: Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie GB
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Modello: |
GB 8 caratteri specifici per codificatori |
Materiale: |
leghe di alluminio |
Struttura: |
8 caratteri specifici per l'encoder |
Dimensione di foro: |
34-82 mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento superficiale: |
Trattamento di ossidazione anodica |
Modello: |
GB 8 caratteri specifici per codificatori |
Materiale: |
leghe di alluminio |
Struttura: |
8 caratteri specifici per l'encoder |
Dimensione di foro: |
34-82 mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento superficiale: |
Trattamento di ossidazione anodica |
Caratteristiche dei prodotti
Accoppiamento a diaframma metallico: adatto per servomotore, codificatore, riduttore planetario, vite a sfera, compressore, miscelatore, macchine per la produzione della carta, robot e altre apparecchiature meccaniche.
Accoppiamento a fiore di prugna: adatto per codificatori, servosistemi, motori a spindle, macchine per imballaggio, motori utensili, pompe e altri macchinari.
Accoppiamento a scanalatore: adatto per codificatore, utensile CNC, sistema di posizionamento, vite a sfera, piastra di indicizzazione e riduttore planetario.perni di vite, ecc.
Accoppiamento parallelo: adatto per il collegamento del motore a gradini, del codificatore, della barra a vite, ecc. Accoppiamento a slider incrociato: adatto per tachimetro, codificatore, barra a vite, macchine utensili e altre macchine.Accoppiamento universale, accoppiamento rigido.

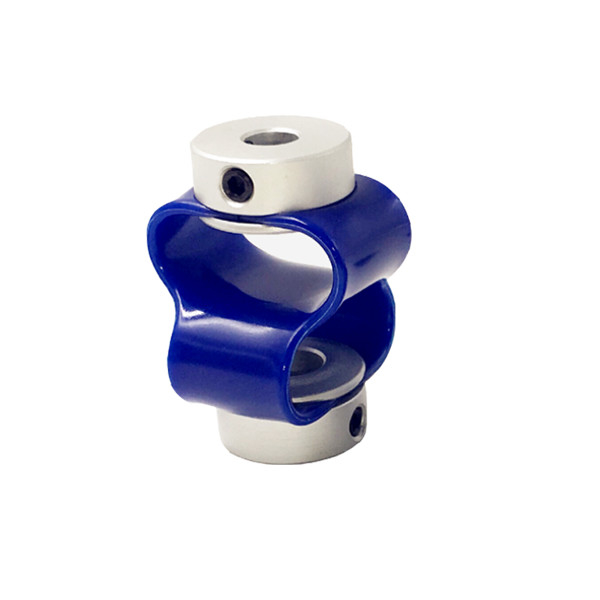

> Progettato per codificatori
> Buona flessibilità, non facile da rompere
> L'elastomero è in poliuretano, resistente all'olio e all'ossidazione
Parametri dei prodotti
| parametro del modello | diametro comune d1, d2 | ΦD | L | LP | S | F | M | torsione della vite di serraggio (N.M.) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15x32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| parametro del modello | Torsione nominale (N.M.) * |
eccentricità ammissibile (mm) * |
angolo di deflessione ammissibile (°) * |
deviazione assiale ammissibile (mm) * |
velocità massima rpm |
rigidità torsionale statica (N.M/rad) |
momento di inerzia (Kg.M)2) |
Materiale della manica dell'albero | Materiale di schegge | trattamento superficiale | peso (g) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | Leghe di alluminio ad alta resistenza | PU |
Trattamento anodizzante |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10- 4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10- 4 | 13 |
